MÁY PHAY ĐA NĂNG VH-320C

Máy phay đa năng VH-320C là loại máy phay có 2 chức năng phay ngang và phay đứng, kích thước bàn (300 x 1500)mm, đầu phay đứng có tốc độ vô cấp Inverter, đầu phay đứng máy phay đa năng có thể xoay nghiêng trái và phải 45 độ.

Máy phay đa năng VH-320C bàn làm việc được thiết kế 2 cấp tốc độ Auto Feed và 1 cấp tốc độ chạy bàn nhanh, cần phay ngang (arm) của máy phay đa năng VH-320C có thể xoay 360 độ, máy do Jen Lian Enterprise, Đài Loan sản xuất.

Máy phay đa năng VH-320C được tích hợp cả 2 chức năng phay ngang và phay đứng, cho phép di chuyển quanh vị trí, Motor bơm làm mát được thiết kế riêng, Motor được thiết kế riêng cho từng chức năng phay ngang và phay đứng,

Máy phay đa năng VH-320C có motor phay ngang cho phép hoạt động theo 2 chiều trái phải, có thể thay đổi và dễ dàng tháo rời. Đầu phay đứng và giá đở phay ngang được thiết kế chung trên 1 cần trượt (arm)vững chắc, có thể trượt tới, lùi trên thân máy.

Máy phay đa năng VH-320C trục chính có chức năng Auto Feed, Motor điều khiển bàn được thiết kế riêng biệt, có hệ thống bơm dầu bôi trơn đến từng bộ phận của máy.

Model cùng chức năng: VH-15A, VH-15B, VH-15C, VH-320A, VH-320B, UH1

Thông số kỹ thuật máy phay đa năng VH-320C

MODEL	VH-320C
Kích thước bàn
Kích thước bàn làm việc	300 x 1500mm
Hành trình bàn theo chiều ngang (X)	1000mm
Hành trình bàn theo chiều ra vào (Z)	380mm
Hành trình bàn theo chiều đứng (Y)	460mm
Rãnh chữ T (Kthuoc x Slượng x KCách)	16x3x70mm
Bước tiến bàn theo chiều ngang (X)	(12-270)mm/ph. 12 cấp tốc độ
Bước tiến bàn chạy nhanh (X)	(1800)mm/ph (không tải)
Bước tiến bàn chạy nhanh (Y)	680mm/ph
Chức năng phay đứng
Tốc độ trục chính	50Hz: (0-4000)v/ph
Kiểu truyền động trục chính	vô cấp Inverter
Kiểu côn trục chính	N.T. 40
Hành trình trục chính	140mm
Góc nghiêng đầu phay (L-R)	900
Hành trình cần trượt (Arm)	450mm
Góc quay cần trượt (Arm)	3600
Khoảng cách từ trục chính tới bàn	90mm - 500mm
Chức năng phay ngang
Tốc độ trục phay ngang	(90-1320) 9 cấp
Kiểu côn trục phay ngang	NT 40
Tâm trục ngang tới bàn	(0mm-460mm)
Tâm trục chính tới cần trượt	160mm
Motor
Motor đầu phay đứng	5.HP (2HP) 3.HP (4P)
Motor đầu phay ngang	5.HP
Motor bàn làm việc (X)	2.HP (4P/8P)
Motor bàn làm việc (Z)	1/2 HP (4P)
Motor bàn làm việc (Y)	1 HP (8P)
Motor bơm làm mát	1/8.HP
Trọng lượng máy	2100 Kgs/2300 Kgs
Kích thước	(2083 x 2032 x 2109)mm

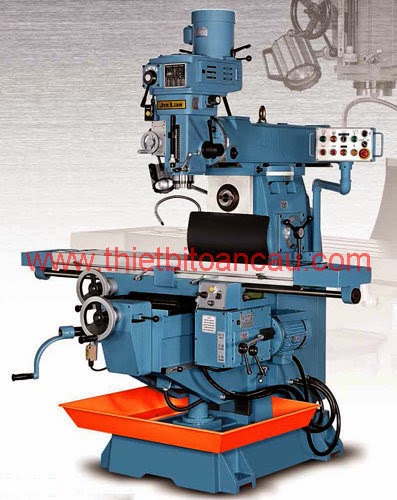

Hình ảnh máy phay đa năng VH-320C

Máy phay đa năng VH-320C
